Giunto del metallo del gomito dei connettori del tubo del sistema Chrome dello scaffale di tubo di Flexpipe Creform ESD

Giunto antistatico del metallo del gomito per il sistema HJ-15D dello scaffale di tubo di Flexpipe Creform ESD

Descrizione:

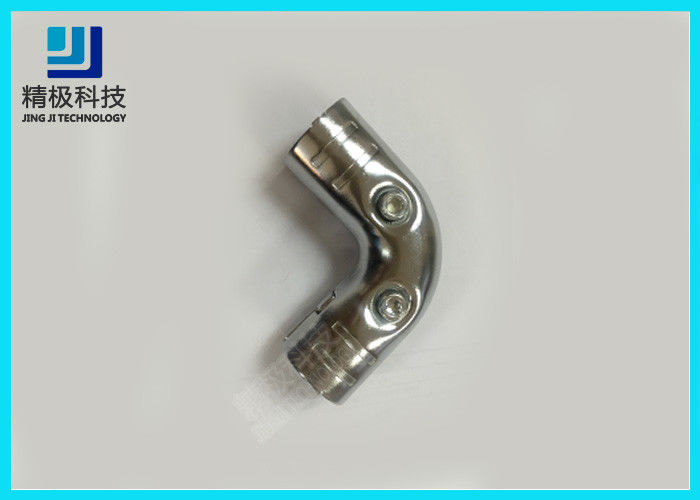

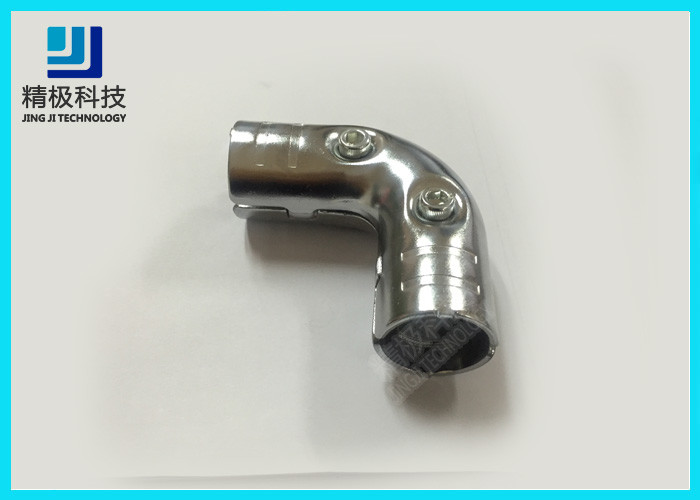

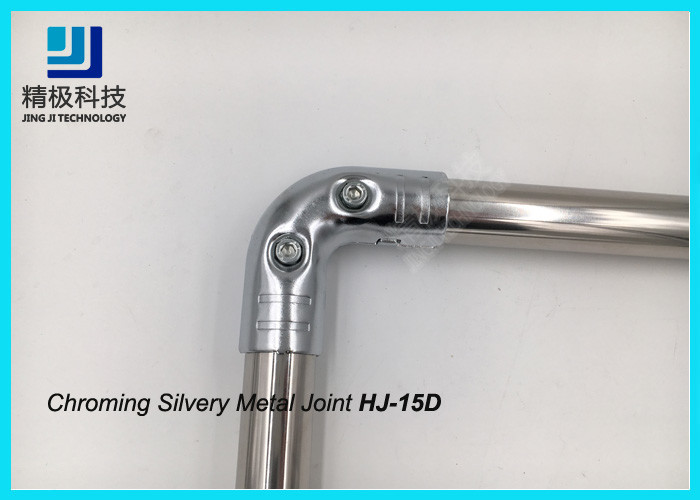

Il HJ-15D è un giunto antistatico del metallo usato per collegare due tubi perpendicolari e per creare un angolo arrotondato da 90 gradi. Questo connettore è utilizzato quasi sempre per costruire tutte le specie di maniglie ergonomiche. Potreste creare facilmente le maniglie con altri connettori dal sistema di Flexpipe. Questo, tuttavia, è destinato specificamente per agire in tal modo. La sua forma dà alle vostre maniglie una curva naturale e una sensibilità comoda.

L'uso di HJ-15D è così unico che quando usando, gli utenti riconosceranno automaticamente che questa parte della struttura è una maniglia e che lui o lei dovrebbe tirarla o spingere. Una volta combinato con la capacità girante dei nostri giunti di cerniera, questo connettore può creare una maniglia girante per facilitare il moto di tornitura di una struttura di Flexpipe. Il HJ-15D è fornito delle otto striature per la presa e di quattro fori della vite per quando dovete costruire una maniglia che può tirare i grandi e carretti pesanti.

Per creare un HJ-15D, dovete combinare due H-17D con due bulloni M6-25 e due dadi M6.

Combinazione:

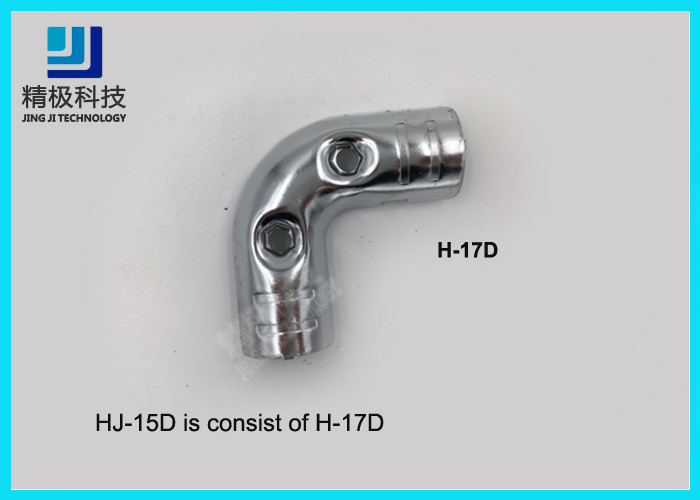

un HJ-15D è associazione con 2 insiemi H-17D e 2 dei pc di M6*25 argenteo
 È usato per la costruzione di due tubi composti con un angolo di 90 gradi, che pricipalmente è usato per rinforzare la forza globale
I giunti di cromatura del Meta con il tubo antistatico nero del PE possono montare nel sistema dello scaffale del banco da lavoro o di tubo di ESD.




COME INSTALLARE

1- Sevi assicuri per avere le seguenti parti:

2 H-17D

2 M6-25

2 M62

tubi di 28mm della vostra scelta

1 punta della chiave 5mm

1- Prenda due connettori H-17D e raggruppili intorno ai tubi PE1 e PE2.

i bulloni 2-Take due M6-25 e due dadi M6 e li inseriscono nelle aperture corrispondenti. Assicuri mettere il bullone dal lato più accessibile.

3- Non stringa insieme completamente i bulloni M6-25 ed i dadi M6 finché il H-17D allegato saldamente ad entrambi i tubi. Una forza di 9,8 nanometro è raccomandata per questo punto.

Caratteristiche:
1. flessibile e creativo: la struttura semplice e la vostra creatività possono essere usate.
3. flessibilità: la struttura modulare, facile ristrutturare, vi incita sempre ad avere sensibilità fresca.
4. sicurezza: superficie flessibile della plastica del tubo per ridurre il rischio di lesione ai lavoratori nel posto di lavoro
5. protezione dell'ambiente: la produzione non inquinata, le componenti è completamente riciclabile ed elimina lo spreco, che è completamente in conformità con il concetto internazionale di protezione dell'ambiente
6. meccanici del corpo: una singola chiave esagonale M6 può realizzare il processo dell'installazione. Il concetto di multiuso è usato per dare il gioco completo ai benefici economici.

Applicazione:

Veicoli guida AGV-automatici

La panoramica dell'operazione del tipo a stazione multiple dello zaino questo tipo dello zaino di AGV può consegnare il materiale con lo scaffale a ruote pallet, la scatola, il cilindro rolloing e la scatola di volume d'affari sulla sua cima indietro, o con un trasportatore rimorchiato, through leggendo il segno di posizione, può scegliere automaticamente le stazioni per fermarsi, con 300mm min, raggio di volta e +-10mm che frena accuracy.it è fornito di sensore di ostacolo di esame di settore e di dispositivo antiurto meccanico.

Il AGV multiplo può combinarsi insieme per essere un sistema di produzione flessibile, invece della catena di montaggio tradizionale.

Stazione di lavoro di ESD/scaffale di flusso

Ha costruito con il tubo di ESD, i giunti nichelati e le macchine per colata continua di ESD hanno la superficie di lavoro di aiuto dell'ascensore idraulico e scaffale mobile di flusso per il rifornimento facile per l'assemblea sensibile statica del prodotto.

per eliminare spazio sprecato che promuove movimento rapido dalla stazione alla stazione senza eccessivi punti e che minimizza le distanze di portata.

Stazione di lavoro in piedi

È per gli ordini compienti delle parti imballate in cellula o il dipartimento di spedizione accomoda due soci e rifornimenti mentre però fornendo l'espansibilità.

Perché scelga i nostri prodotti?
1) siamo manufcture diretto del sistema dello scaffale di tubo, noi produciamo tutte le serie di materiale per il sistema dello scaffale di tubo, quale il giunto del metallo, giunto di plastica, il tubo magro, il trasportatore a rulli, accessorio per il sistema dello scaffale di tubo.
2) produciamo questo giunto di tubo del metallo dei prodotti dei serises per più di 10 anni, la fabbrica del earliesr per produrre il sistema dello scaffale di tubo in Cina.

La nostra società
La tecnologia il Co., la srl (TOP-KING HK di Shenzhen Jingji LIMITATO) è un produttore professionista per progettazione, produzione e la vendita dell'attrezzatura industriale di stoccaggio, dell'attrezzatura di produzione flessibile, delle attrezzature di automazione e di altri generi di strumenti e di calibri. accanto a, la società distribuisce le unità periferiche antistatiche.
Forniamo un piano completo di logistica per evitare lo spreco di risorse nel corso dell'acquisto e la catena di fornitura vicino fabbrica. È il nostro scopo finale per fornire a tutti i clienti servizio completo, per rispondere alle esigenze esatte dei clienti. per migliorare qualità del prodotto e migliorare la logistica del annd di stoccaggio di soddisfazione del cliente come nell'automazione industy. Siamo il produttore del materiale diretto ed il fornitore del sistema del giunto e del tubo, che è ergonomico e dinamico.
