Sistema di canalizzazioni completo - Giunti metallici HJ-1 per lo stoccaggio industriale

Descrizione di prodotto

Visualizzazione del prodotto

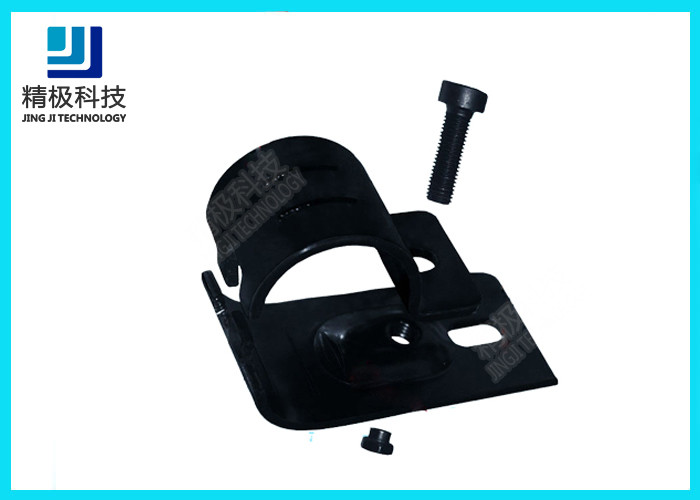

Un sistema di supporti per tubi è affidabile solo come il suo punto di connessione più debole, e l'HJ-1 Metal Pipe Joint è progettato per essere quella base affidabile.Concepito specificamente per tubi di spessore di parete di 23 mm, l'HJ-1 utilizza un corpo in acciaio laminato a freddo CRS lavorato con precisione con una finitura elettroforesi nera per fornire una connessione strutturalmente solida, resistente alla corrosione,e - criticamente - riutilizzabile quando le configurazioni del sistema devono cambiare. L'HJ-1 arriva come kit completo: due corpi di giunzione H-1 più l'hardware M6x25 necessario per l'assemblaggio completo, quindi non mancano fastphens o problemi di compatibilità durante l'installazione. The bolted connection mechanism uses the M6 hardware to create a clamp-style joint that captures the pipe from both sides -- a double-sided clamping configuration that distributes loading forces more evenly than single-clamp alternatives and reduces stress concentrations at the pipe wall.

Specifiche tecniche

Principali vantaggi

· Consegna completa del kit - navi HJ-1 con giunzioni H-1 e hardware M6x25, eliminando il comune problema di ricevere hardware strutturale senza i fissaggi necessari per completare l'assemblaggio

· Compatibilità con le pareti dei tubi da 23 mm come specifica standard. L'HJ-1 è progettato specificamente per lo spessore delle pareti dei tubi da 23 mm, che è lo standard per le applicazioni industriali.garantire l'adattamento dimensionale senza scintillazioni o modifiche personalizzate

· Double-side clamping joint geometry -- the two H-1 joints in each HJ-1 create a symmetrical clamping configuration that distributes mechanical loads more evenly and reduces stress concentrations at the pipe wall interface

· CRS acciaio laminato a freddo con elettroforesi -- la stessa specifica di materiale e rivestimento utilizzato in ambienti industriali esigenti,fornire la combinazione di resistenza strutturale e resistenza alla corrosione richiesta dai sistemi di scaffalature per tubi

· Riutilizzabile per la gestione del ciclo di vita del sistema. A differenza dei sistemi saldati che sono permanentemente assemblati, l'HJ-1 può essere smontato e le giunzioni e i tubi ridistribuiti in nuove configurazioni.estensione della vita utile dell'investimento in materiali su più impianti

Applicazioni

Costruzione completa di sistemi di scaffalature per tubi per magazzini e centri di distribuzione, struttura strutturale della linea di produzione, scaffalature per magazzini industriali, mezzanine e strutture di supporto della piattaforma,confezionatori di supporto, e le cornici di protezione delle macchine. The reusable nature of the HJ-1 system makes it the preferred choice for third-party logistics operators and contract manufacturers who may need to recover and redeploy their racking infrastructure at the end of a contract term, e per ogni impianto che gestisce attivamente il proprio layout nell'ambito di un programma di miglioramento continuo o di eccellenza operativa.

Perché funziona

L'ingegneria di un giunto a scaffalatura di tubi avvolto comporta un delicato ma importante compromesso tra forza di fissaggio e integrità della parete del tubo.L'HJ-1 gestisce questo compromesso attraverso il suo design di fissaggio H-1 a due pezziQuando il bullone M6 viene serrato, entrambi i giunti H-1 si uniscono contro il tubo da lati opposti, creando ciò che gli ingegneri chiamano una condizione di carico a "doppio taglio" al punto di fissaggio. Double shear is significant because it roughly doubles the load-carrying capacity of the connection compared to a single-sided clamp -- the force is distributed across two cross-sectional areas of the fastener rather than oneIl substrato di acciaio laminato a freddo CRS è importante in questo caso perché la laminazione a freddo produce una struttura di grani più fine e coerente rispetto alla laminazione a caldo.il che significa che i fili dell'hardware M6 si attaccano in modo pulito al corpo della giunzione senza fili incrociati e mantengono il loro preload sotto vibrazione e carico dinamico. The electrophoresis coating contributes to this by maintaining a consistent coefficient of friction at the joint interfaces -- the coating does not compress or cold-flow under clamping load the way polymer-based coatings can, in modo che la giunzione mantenga la sua specifica di serraggio durante ripetuti cicli di montaggio e smontaggio.

Combinazione:

un HJ-1 è combinato con 2 pezzi di H-1 e un set di dadi e viti M56*25

Perché scegliere i nostri prodotti?
1) Siamo una fabbrica diretta di sistemi di scaffalature per tubi, produciamo tutte le serie di materiali per sistemi di scaffalature per tubi, come giunzione metallica, giunzione in plastica, tubo magro, pista a rulli, accessori per sistemi di scaffalature per tubi.
2) Produciamo questa serie di prodotti per giunti di tubi metallici da più di 10 anni, la prima fabbrica a produrre sistemi di supporti per tubi in Cina.

La nostra azienda
Shenzhen Jingji Technology Co., Ltd. ((TOP-KING HK LIMITED)) è un produttore professionale per la progettazione, produzione e vendita di apparecchiature di stoccaggio industriali, apparecchiature di produzione flessibili,attrezzature di automazione e altri tipi di strumenti e calibri. inoltre, la società distribuisce periferiche antistatiche.

Forniamo un piano logistico completo al fine di evitare sprechi di risorse durante l'acquisto e la catena di fornitura da parte dei produttori.Il nostro obiettivo finale è fornire a tutti i clienti un servizio completo., per soddisfare le esigenze esatte dei clienti, per migliorare la qualità dei prodotti e per migliorare la soddisfazione dei clienti in materia di magazzinaggio e logistica, come nel settore dell'automazione.
