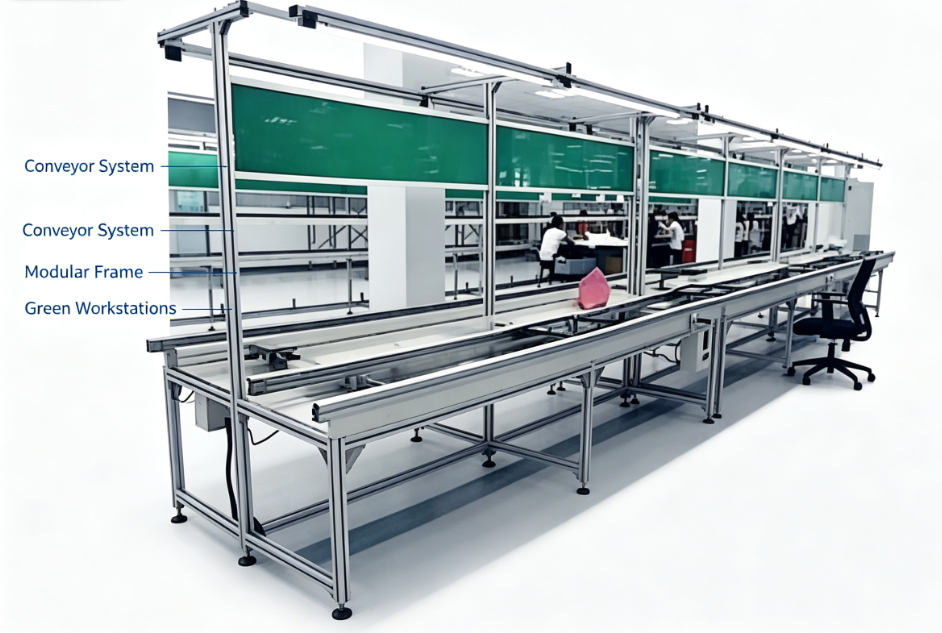

La linea di inserimento automatico bilaterale JP-DIP800-B è appositamente progettata per l'assemblaggio di inserimento di componenti DIP attraverso buchi in un laboratorio di produzione elettronica.Questo trasportatore di lavoro a doppio lato adotta il telaio in lega di alluminio e il sistema di trasmissione a nastro antistatico, che consente agli operatori di lavorare su entrambi i lati della linea contemporaneamente per il lavoro di attacco di resistenze, condensatori, connettori e altre parti perforate.Può connettersi senza soluzione di continuità con la linea di produzione SMT, macchina di saldatura a onde, caricatore e scaricatore di PCB per formare un flusso di lavoro completo di produzione di assemblaggio DIP. ampiamente applicato per elettronica di consumo, elettrodomestici, schede di alimentazione,elettronica automobilistica, laboratorio di assemblaggio di circuiti di controllo.
Struttura e materiali principali
- Cornice: telaio di profilo industriale in alluminio 6063-T5 ad alta resistenza, trattamento superficiale anodizzato, anticorrosione, struttura robusta, facile montaggio e smontaggio.adattare pavimenti di fabbrica irregolari.
- Cintura trasportatrice: cintura di PVC verde anti-statica importata, resistenza superficiale 106~109Ω, elimina efficacemente l'elettricità statica per proteggere i componenti elettronici sensibili del PCB dai danni ESD. resistente all'usura, basso rumore,lunghezza di vita.
- Ferrovia guida: slot di guida per PCB in lega di alluminio personalizzato, larghezza regolabile, supporta diverse dimensioni di scheda PCB.
- Sistema di alimentazione e propulsione: motore a velocità variabile monofase 220V, regolazione della velocità senza passaggio da 0,1 a 5 m/min. Trasmissione a catena stabile, basso attrito, nessun inquinamento da olio alle schede PCB.
- Accessori per postazioni di lavoro: dotato di pannello di lavoro antistatico verde, sistema di illuminazione a sospensione superiore, scaffale per prese di corrente, scaffale per la conservazione dei componenti, scanalatura per la gestione dei fili.
Caratteristiche fondamentali

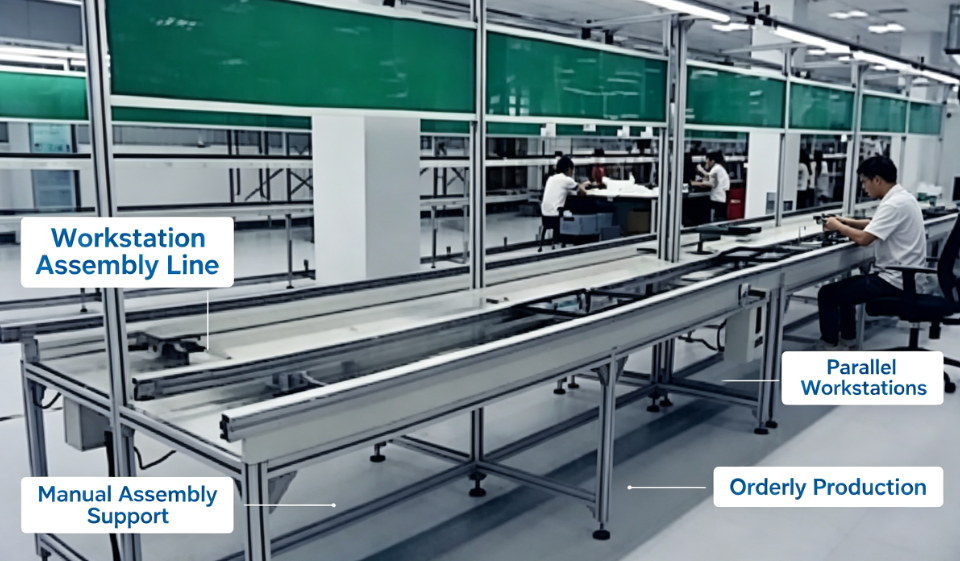

Disegno di funzionamento bilaterale a doppio lato: due file di operatori possono eseguire il funzionamento plug-in contemporaneamente, migliorare notevolmente l'efficienza della produzione, risparmiare spazio in officina rispetto a due linee a lato singolo.
Sistema di protezione ESD completo: cintura antistatica + banco di lavoro antistatico + filo di messa a terra, soddisfa lo standard antistatico dell'industria elettronica.
Completamente personalizzabile: la lunghezza della linea, l'altezza, la larghezza del circuito stampato, la configurazione dell'illuminazione, le prese di corrente, il deflettore possono essere modificati in base alle esigenze di impianto e produzione del cliente.
regolazione della velocità senza intoppi: Velocità variabile continua, adattamento a ritmi di produzione diversi.
Facile manutenzione: struttura di montaggio modulare, conveniente per ispezioni quotidiane, sostituzione e trasferimento di parti quando il laboratorio riorganizza la struttura di produzione.
Attracco senza soluzione di continuità: Può connettersi con saldatore a onde, attrezzature SMT, macchina di movimentazione PCB per costruire una linea di produzione automatica DIP.
Parametri tecnici
| Parametro |
Valore |
| Modello |
JP-DIP800-B |
| Lunghezza standard |
3m / 4m / 6m (personalizzabile) |
| Altezza di lavoro |
750 mm (operazione seduta) / 900~1100 mm (operazione in piedi, personalizzabile) |
| Intervallo di larghezza del PCB |
50 mm ~ 300 mm (regolabile) |
| Velocità di trasporto |
0.1~5 m/min, velocità variabile senza gradini |
| Fornitore di energia |
AC220V 50/60Hz |
| Materiale del telaio |
6063-T5 lega di alluminio |
| Cintura trasportatrice |
Cintura in PVC verde antistatico |
| Resistenza superficiale della cintura |
106~109 Ω |
| Noise |
≤ 60dB durante il funzionamento |
| Temperatura di funzionamento |
0 ~ 45°C |
Industria delle applicazioni
circuiti stampati per elettrodomestici, alimentatori di commutazione, circuiti stampati per LED, circuiti stampati per elettrodomestici, circuiti stampati per controlli industriali, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici, circuiti stampati per elettrodomestici,produzione di schede madri di apparecchiature di sicurezza e di altri assemblaggi DIP a foratura.
Servizio doganale
Il nostro team di ingegneri può fare disegni di layout, simulazione 3D in base alle dimensioni del laboratorio, dimensioni del PCB, requisiti di capacità di produzione.Forniamo una guida per l'installazione in loco, formazione operativa e assistenza post-vendita.
