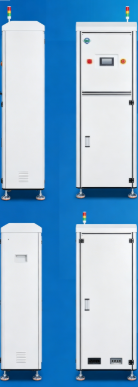

Convogliatori per PCB SMT con elevata efficienza produttiva e grande capacità di stoccaggio che supportano esigenze complesse di movimentazione dei PCB

1. Questa macchina è dotata di un pannello di controllo touch uomo-macchina HMI dedicato. Gli operatori possono passare facilmente da una funzione all'altra grazie a un'interfaccia visiva chiara e intuitiva.
2. Costruita attorno a un sistema di controllo intelligente PLC, l'unità è dotata di protezioni di sicurezza del circuito elettrico multistrato per offrire prestazioni di funzionamento costanti e prive di rischi.
3. È preconfigurato con 30 slot di archiviazione indipendenti per il contenimento temporaneo di PCB; le quantità di slot personalizzate sono accettabili in base ai requisiti del cliente.
4. Molteplici modalità di lavoro sono integrate in un unico dispositivo, tra cui first-in first-out (FIFO), first-in last-out (FILO) e la modalità di trasporto a passaggio diretto.
5. Viene adottato un modulo di posizionamento con servoazionamento, che offre posizionamento ultra preciso, sollevamento verticale rapido, volume di stoccaggio ampliato e maggiore produttività complessiva della linea.
6. Supporta i protocolli standard di comunicazione del segnale SMEMA per una connessione fluida con altri macchinari di produzione SMT.

• Scenari applicativi: Funziona come una stazione buffer PCB tra macchine di produzione SMT separate; seleziona automaticamente i PCB qualificati e difettosi dopo i test AOI e li archivia in contenitori separati designati.
• Quantità di memoria PCB: Capacità standard di 30 circuiti, capacità personalizzate disponibili su richiesta.
• Carico massimo del peso del singolo PCB: 1,5 chilogrammi per tavola
• Durata del singolo ciclo operativo: Circa 12 secondi
• Opzioni di spaziatura dei livelli di archiviazione: 20 mm o 40 mm; sono supportate dimensioni di spaziatura personalizzate
• Potenza assorbita e assorbimento di potenza nominale: Monofase AC 220V, consumo massimo di 850VA
• Spessore minimo PCB supportato: 0,6 mm

Shenzhen Jingji Technology Co., Ltd. è specializzata nella progettazione, produzione e vendita di apparecchiature per lo stoccaggio di materiali industriali, macchinari di produzione automatizzati flessibili e altri strumenti di test automatizzati. Forniamo anche una gamma completa di accessori ausiliari antistatici.

Personalizziamo soluzioni integrate di movimentazione dei materiali in fabbrica per consentire ai produttori di ridurre inutili sprechi di risorse durante i flussi di lavoro della catena di approvvigionamento e di fornitura. La nostra missione principale è fornire servizi one-stop a ciclo completo per tutti i clienti, soddisfare pienamente le loro specifiche esigenze di produzione, elevare gli standard di qualità dei prodotti e aumentare la soddisfazione dei clienti nel settore dello stoccaggio e della logistica automatizzati.

Rivolgiti al nostro team in qualsiasi momento se hai domande tecniche o richieste di attrezzature personalizzate, siamo pronti a offrirti pieno supporto.

• Controllo touchscreen HMI intuitivo per una facile regolazione delle funzioni
• Controllo PLC più protezione di sicurezza multicircuito per un funzionamento stabile e sicuro
• 30 slot di archiviazione temporanea standard, capacità di archiviazione personalizzabile
• Modalità all-in-one: FIFO, FILO, trasporto diretto
• Il servoposizionamento garantisce elevata precisione, elevata velocità di sollevamento, ampia capacità di stoccaggio e maggiore produttività
• Conforme allo standard di comunicazione SMEMA per una facile integrazione della linea

• Funzione: buffer PCB tra apparecchiature SMT; Classificare le schede OK/NG dell'AOI in contenitori di stoccaggio separati
• Stoccaggio standard: 30 pezzi (personalizzabile)
• Carico massimo per PCB: 1,5 kg
• Tempo di ciclo: ~12s
• Passo di stoccaggio: 20/40mm (personalizzabile)
• Potenza: AC220V monofase, max 850VA
• Spessore minimo del PCB: 0,6 mm

CHT350: PCB 80*50~510*350mm, peso 245kg, dimensioni 600*950*1860mm

CHT-460: PCB 80*50~510*460mm, peso 265kg, dimensioni 600*1060*1860mm

Shenzhen Jingji Technology Co., Ltd. è un produttore professionale specializzato in dispositivi di archiviazione automatizzati, apparecchiature di produzione flessibili e strumenti di test, oltre alla vendita di periferiche antistatiche.

Progettiamo soluzioni logistiche personalizzate per aiutare le fabbriche a ridurre la perdita di risorse nella catena di fornitura. Ci impegniamo a fornire servizi completi, soddisfare requisiti di produzione personalizzati, migliorare la qualità del prodotto e massimizzare la soddisfazione del cliente nel settore dell'automazione dello stoccaggio e della logistica.

Sentiti libero di contattarci in qualsiasi momento per qualsiasi domanda o esigenza personalizzata.
