Descrizione di prodotto

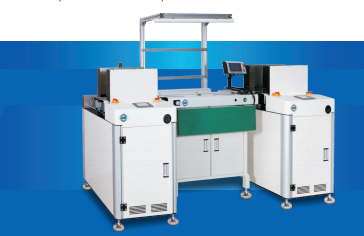

Questo caricatore e scaricatore automatico a caduta CHT-CVP-600LD, noto anche come PCB Destacker, è un'attrezzatura di automazione essenziale abbinata alla linea di produzione SMT. Realizza il caricamento e la ricezione automatici di schede PCB nude grezze, sostituendo notevolmente l'alimentazione e la raccolta manuale delle schede, riducendo i costi di manodopera e il rischio di contaminazione da graffi sui PCB.
La macchina adotta un sistema di controllo automatico PLC con pannello operativo a pulsanti marca Fuji, funzionamento semplice e logica di programma stabile. Il corpo principale utilizza una struttura del telaio in lamiera metallica ispessita, solida e durevole, buona resistenza agli urti, lunga durata in funzionamento continuo 24 ore su 24 in officina. Due modalità operative opzionali: modalità passante e modalità a piastra cadente, gli utenti possono passare liberamente in base a diverse tecnologie di produzione e tipi di PCB.
La lama di spinta della scheda è realizzata in materiale in acciaio al titanio, con forte elasticità, non facile da deformare, che può separare delicatamente le schede nude impilate senza danneggiare il foglio di rame e la superficie del PCB. Supporta la comunicazione standard del segnale SMEMA, può connettersi senza interruzioni con stampante serigrafica, montatrice SMT, macchina di ispezione AOI e altre apparecchiature SMT a monte e a valle, realizzando il collegamento completamente automatico dell'intera linea di produzione.
La macchina è dotata di nastro trasportatore antistatico, dissipa efficacemente l'elettricità statica generata durante la trasmissione dei PCB, evita danni elettrostatici ai circuiti stampati, adatta per la lavorazione di schede elettroniche nude sensibili.
Parametri Tecnici Principali
- Tempo ciclo alimentazione PCB: circa 6 secondi, personalizzabile in base alle esigenze del cliente
- Capacità massima schede: 200 pezzi (per PCB nudo di spessore 1,6 mm)
- Alimentazione: 220V AC, monofase, max 1500VA
- Requisito aria: 4~6 bar, max 30 L/min
- Intervallo spessore PCB: 0,6 mm ~ 4,0 mm
- Altezza trasporto: 900±20 mm, altezza standard linea SMT
- Direzione trasmissione scheda: L-R / R-L opzionale
- Peso complessivo: 295 kg
- Dimensioni esterne: L1690 * L900 * H1170 mm
Scenari di Applicazione
È ampiamente utilizzato nel caricamento e nella raccolta di schede PCB nude in elettronica di consumo, elettronica automobilistica, moduli di comunicazione, officina di assemblaggio SMT di schede di alimentazione. Supporta modifiche personalizzate su dimensioni della macchina, grado antistatico, configurazione sensori, struttura di protezione di sicurezza, lunghezza del trasportatore e aggiornamento delle funzioni.
Servizio di Layout Linea e Installazione
Le unità di caricamento e scaricamento sono abbinate alla gamma di dimensioni dei PCB, alle specifiche del caricatore e al punto di connessione SMEMA, e forniamo un disegno gratuito che mostra l'altezza di aggancio e l'interfaccia del segnale con le macchine SMT adiacenti. Le unità arrivano assemblate e vengono messe in servizio collegando l'alimentazione e il cavo SMEMA.
Configurazione Velocità, Azionamento e Carico
Un trasportatore con motore a ingranaggi e controllo inverter fornisce un trasferimento del trasportatore a velocità variabile per schede da 0,6 a 4,0 mm, con potenza del motore di azionamento impostata per il peso del caricatore. Le modalità a piastra cadente e passante funzionano come cicli del trasportatore in modalità battuta sincronizzati con la linea.
Funzionamento, Manutenzione e Consumo Energetico
Il funzionamento dell'unità è di tipo trasportatore a basso rumore, con motore ad alta efficienza energetica che garantisce un basso consumo energetico durante i turni. Il design del trasportatore di facile manutenzione copre la regolazione della tensione della cinghia, la rapida sostituzione della cinghia e la disponibilità di pezzi di ricambio per cinghie, sensori e lame di spinta.
Certificazione, Garanzia e Pezzi di Ricambio
La macchina è prodotta secondo un sistema di qualità ISO con un'interfaccia di segnale SMEMA standard, e vengono fornite dichiarazioni elettriche più dati sulla cinghia ESD per audit e autorizzazione. Una garanzia di 12 mesi copre telaio, azionamento, sensori e scheda di controllo.
Tempi di Consegna, Termini d'Ordine e Imballaggio
Ordine minimo 1 set, personalizzazione di un set e marchio OEM della linea di trasporto disponibile. Tempo di consegna 15-20 giorni con capacità di produzione mensile di 500 set, fornitura di linee di assemblaggio a breve termine su richiesta. Imballaggio in cassa di legno per esportazione e carico container dalla nostra linea di produzione.
Applicazione e Idoneità Industriale
Utilizzato all'ingresso e all'uscita di una linea di assemblaggio elettronica, prima e dopo una stampante di linea di produzione di semiconduttori, e in celle SMT che alimentano un'area di test di una linea di produzione di batterie.
Configurazione Postazione di Lavoro ed Ergonomica
Il lato operativo è dotato di barre per linea di assemblaggio con illuminazione a LED, ciabatta elettrica e una staffa per contenitore di pezzi per i caricatori, più una postazione di lavoro opzionale con ventola di raffreddamento. L'altezza di lavoro è impostata per corrispondere al trasportatore adiacente per un'interfaccia ergonomica della linea di assemblaggio, utilizzando i piedini regolabili in altezza del trasportatore.
Protezione di Sicurezza e Integrazione di Linea
Le aree di sollevamento del caricatore e di spinta sono protette con pannelli del trasportatore con guardrail di sicurezza e coperture di protezione per punti di pizzicamento, più un design del trasportatore semi-chiuso sopra la cinghia, con pulsanti di arresto di emergenza del trasportatore sul pannello frontale. Il cablaggio dell'interfaccia SMEMA collega l'unità alle macchine a monte e a valle, e sono disponibili note sull'integrazione ASRS.
